防熱板　55S2（側壁用・壁ビス止めタイプ）【型番：RB-55S2】

器具と壁面との距離が近いときに熱を遮断し、火災などの事故を防ぐものです。
また油が飛散するのを防ぐ事ができます。
※この防熱板は、壁に「ビス」で固定するタイプです。取り付けには多少の技術が必要となります。
※RB-55Sの後継機種です。

＜サイズ＞幅550×高さ340×厚み19.0（mm）
＜重量＞2.1(kg)

【ご注意】
※ご注文後の返品は承りかねる為、設置場所のサイズ等必ずご確認の上ご注文ください。
※防熱板本体は熱により変色する場合があります。
※コンロとコンロ側壁との間の寸法を測定して2cm以下の場合はこの器具は設置できません。
ビルトインコンロをお使いで寸法が2cm以下の場合は、一度お買い上げの販売店までご相談ください。
また、テーブルコンロをお使いで寸法が2cm以下の場合は、テーブルコンロ用側壁防熱板が代わりにお使いいただけます。

◇テーブルコンロ（フッ素・ホーロー・ステンレストッププレート用）側壁防熱板： 「型番：RB-T40SM2」はこちら
◇テーブルコンロ（ガラストップ用）側壁防熱板： 「型番：RB-T40SG2」はこちら

ガスコンロと周りの壁、近すぎませんか？
防熱板で火災予防も万全！

ガスコンロを設置する際は火災を予防する為、周辺にある壁などの可燃物との距離を確実に離す必要があります。
火災予防条例にて定められている距離は下図となりますが、この距離を守れない場合は必ず防熱板をご使用ください。

防熱板を設置することにより、可燃性の壁への熱の伝導を防止できるので、火災の予防につながります。

交換方法

同梱部品

部品名	防熱板（側壁用）	スペーサー （φ13×18.5mm）	防熱板固定用木ねじ （φ4.8×45mm）	両面テープ	防熱板取付説明書
形状

部品名	防熱板（側壁用）	スペーサー（φ13×18.5mm）	防熱板固定用木ねじ（φ4.8×45mm）
形状
部品名	両面テープ	防熱板取付説明書
形状

取付方法

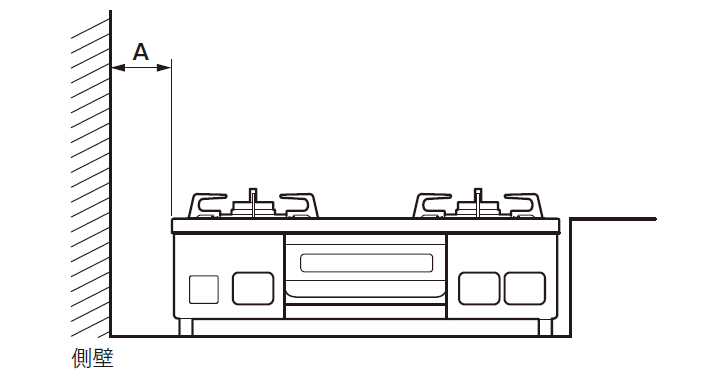

1. 1.  機器を設置してA寸法を測る。A寸法は2cm以上必要。

   ※ 2cm未満の場合は、下記の防熱板をお買い求めいただき、取り付けてください。
   【テーブルコンロの場合】
   RB-T40SG2（トッププレート側面がねじで固定されている機器に適合）
   RB-T40SM2（トッププレート側面がねじで固定されていない機器に適合）
   【ビルトイン／ドロップインコンロの場合】
   RB-53SS

   ※ 後壁が可燃性で防熱板を取り付ける必要がある場合は、先に防熱板RB-60B2を取り付けてください。

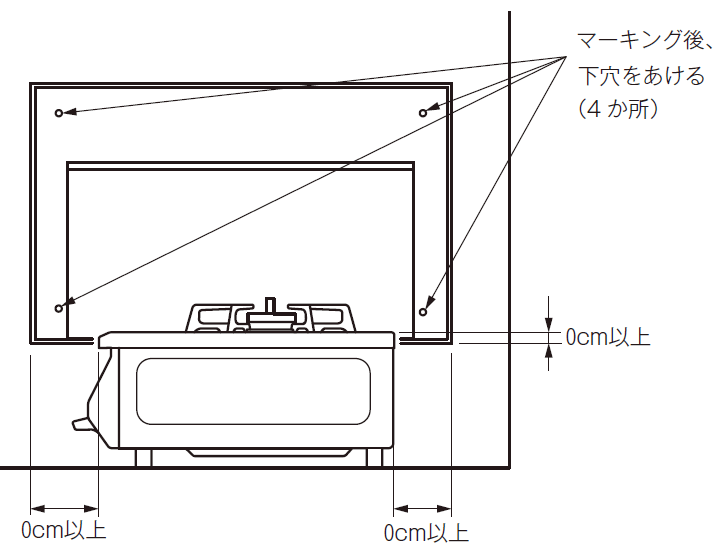

2. 2.  防熱板の表側を壁に当て、ねじ穴位置4か所をマーキングする。
   防熱板を取りはずし、マーキング位置に下穴をあける。

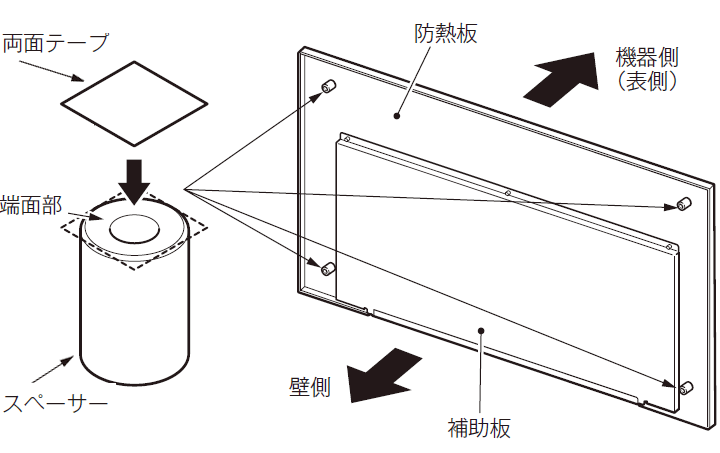

3. 3.  スペーサーの端面部に両面テープを貼り付け、防熱板の裏側のねじ穴位置に合わせてスペーサーを貼り付け、仮止めする。（4か所）

   ※ 防熱板と補助板の間に不燃材が組み込まれています。



4. 4.  壁の下穴位置と、スペーサーおよび防熱板のねじ穴位置を合わせ、防熱板固定用木ねじ4本で取り付ける。

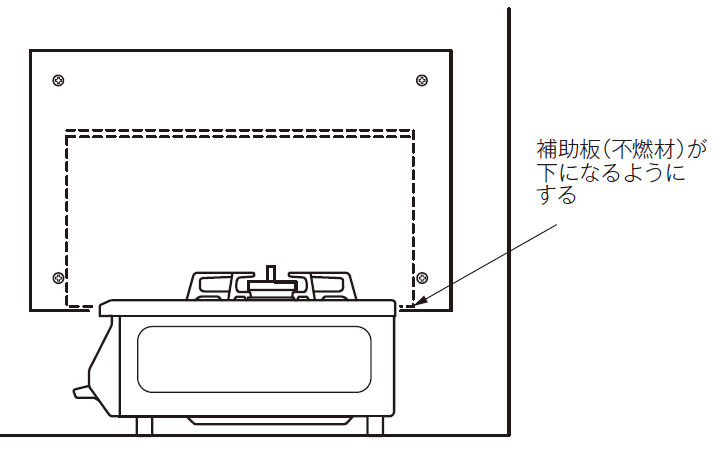

   ※ 防熱板の補助板（不燃材）が下になるように取り付けてください。
