テーブルコンロ専用防熱板（側壁用・壁ビス止め不要タイプ）※フッ素・ホーロー・ステンレストッププレート用【型番：RB-T40SM2】

※新規会員登録またはログイン後、価格をご確認いただけます。

器具と壁面との距離が近いときに熱を遮断し、火災などの事故を防ぐものです。
また、油が飛散するのを防ぐ事ができます。
この商品はガスコンロ本体へ設置する為、壁とコンロの距離がほとんどない場合でも取付可能です！
（壁とコンロの距離が1cm以上であれば取付可能です）

【ご注意】
●この防熱板は、リンナイ製テーブルコンロ専用（フッ素・ホーロー・ステンレストッププレート用）です。取り付けには多少の技術が必要となります。
●こちらの商品は在庫少量の為、在庫切れの際には、出荷まで1週間程度かかります。
●防熱板本体は熱により変色する場合があります。

＜サイズ＞幅15.2×高さ403×奥行420（mm）
※防熱板Bを取付ねじ6本で防熱板Aに固定した際の寸法
※防熱板A・防熱板B：下記のコンテンツ参照
＜重量＞1.7(kg)

【ご注意】
※下記テーブルコンロ等はフッ素・ホーロー・ステンレストッププレートに該当しますが、RB-T40SM2を使用できません。
RT62WH5T / RT62MH5T / RT62VHT/ KGM62VT / KGM63VT / RT63JHT / RT63JHS / RTE564BKR　等
上記以外にもご使用いただけないコンロがございますので、必ずご使用コンロの取扱説明書にてご確認をお願いいたします。

※こちらの防熱板を別売のハッチガードと同時に設置する場合は、コンロの種類によりハッチガードの開閉ができないことがあります。その場合はハッチガードの開閉ができるように、防熱板を手前に取り付けてください。（コンロ前面からはみ出すことがあります。）

※ご注文後の返品は承りかねる為、設置場所のサイズ等必ずご確認の上ご注文ください。

※RB-T40SMの後継機種です。

ガスコンロと周りの壁、近すぎませんか？
防熱板で火災予防も万全！

ガスコンロを設置する際は火災を予防する為、周辺にある壁などの可燃物との距離を確実に離す必要があります。火災予防条例にて定められている距離は下図となりますが、この距離を守れない場合は必ず防熱板をご使用ください。

防熱板を設置することにより、可燃性の壁への熱の伝導を防止できるので、火災の予防につながります。

交換方法

同梱部品

部品名	防熱板A	防熱板B	取付ねじ	取付バネ
形状

取付方法

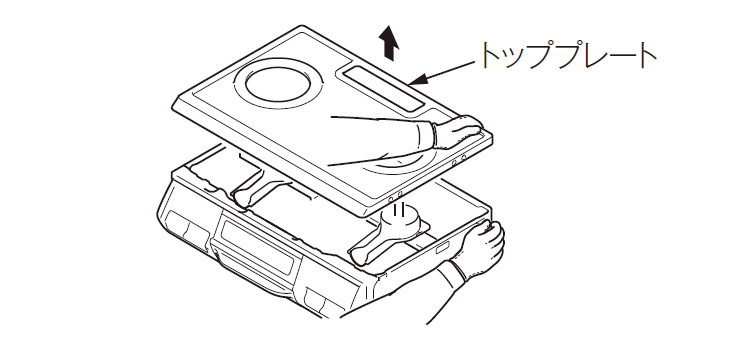

1. 1.  器具本体を動かさないように押さえ、トッププレートを外します。

   ※ 器具内部の部品には手をふれないでください。思わぬ怪我の原因や燃焼不良の原因になります。

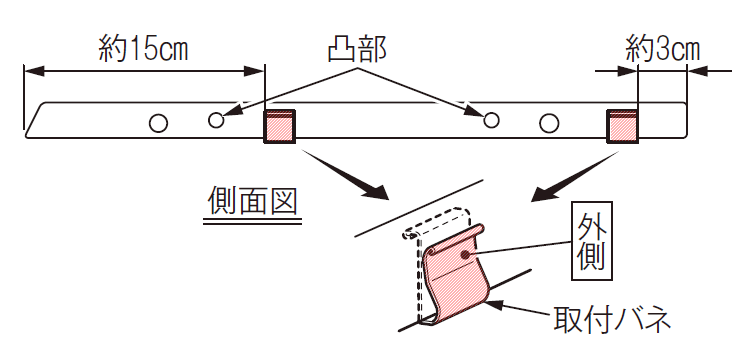

2. 2.  取り外したトッププレートに取付バネを図の位置に2ヵ所取り付けます。

   取り付け終わったらトッププレートを機器本体に取り付けてください。その際、浮きがないように確実にはめ込んでください。



3. 3.  防熱板Aの表面をバーナー側に向け、穴部を下にしてトッププレート前面と防熱板A側面を合わせて防熱板Aを取付バネに差し込みます。

   トッププレート側面の凸部2ヵ所が防熱板Aの穴部にはまっていることを確認してください。はまっていない場合は防熱板Aを前後にずらして凸部2ヵ所を穴部にはめ込んでください。

   取付バネが防熱板A の穴部にはまり込んでいないことを確認してください。
   ※取付バネがはまり込むと、防熱板Ａの取り付けが安定しません。





4. 4.  防熱板Bを取付ねじ6本で防熱板Aに固定して完成です。

   防熱板B とトッププレートとの間にすき間がないことを確認して、上から順番に6か所固定してください。



取外し方法

手順を逆にしてください。防熱板Aを取り外す際は一方の取付バネを支店にして防熱板Aを回転させるように取り外してください。
※作業の際は、けがに十分注意して作業してください。

壁との距離

コンロ本体のトッププレートの端から壁まで「1cm」以上あれば設置可能です。
