ガス衣類乾燥機の部品交換方法
ご注意事項
- 製品使用後は、部品が高温になっている可能性があります。部品の交換は、十分に冷えてから行って下さい。
- 交換方法は代表的なものを紹介しています。実際取り付ける際はお持ちの取扱説明書も合わせてご覧ください。
- 部品の交換で不具合が直らない場合があります。弊社お客様センターおよび最寄の弊社事業所にてご相談ください。
- お客様自身でネジなどを使用せずに簡単に交換いただける部品について取り扱っております。製品内部の部品や、ガスの機能に関わる部品、設置の際にネジが必要となる部品などは当サイトでは販売しておりません。
ガス衣類乾燥機の部品
糸くずポケット・内フィルター・カバーフィルター
糸くずフィルターが、糸くずポケット、内フィルター、カバーフィルターの3つの部品からできている場合の交換方法。

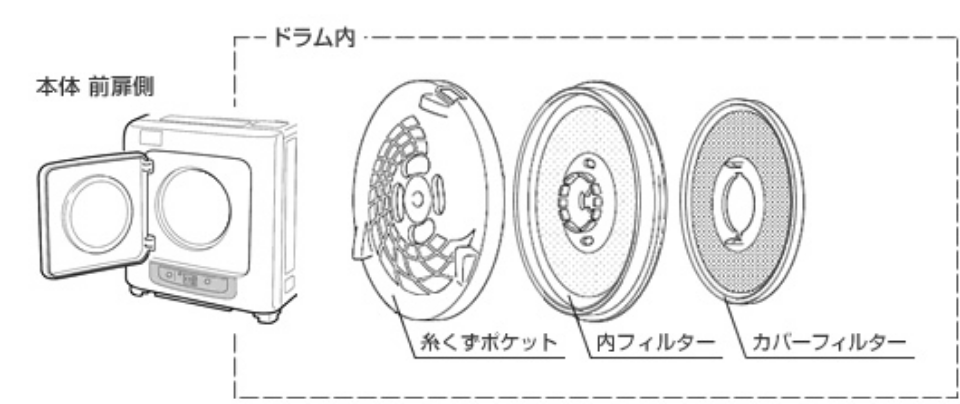

分解図
取外し方法
交換方法手順の中で登場する部品は、下記名称となります。
-
1 糸くずポケットを本体から外す
糸くずポケットの中央にある4つの穴をつまんで、手前に引っ張って外します。
-
2 カバーフィルターを内フィルターから外す
この部分をつまみ若干反らせ気味に外してください。
-
3 内フィルターを糸くずポケットから外す
内フィルターを糸くずポケットのツメの部分より外してください。
取付方法
内ぶた取付パッキンを握って細く持ち、内ぶたの裏面から穴に入れながら取付けます。
-

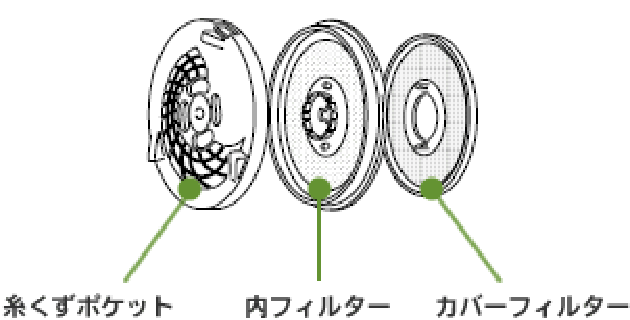

1 内フィルターをセットする
糸くずポケットに内フィルターをセットします。
※糸くずポケットの外周にツメ部分が1カ所ありますので、そこに内フィルターを差し込んでから中央部を押し込んでください。 -
2 カバーフィルターをセットする
内フィルターのカバーフィルター取付用穴に、カバーフィルターの凸部をあわせて押し込みます。
-
3 本体に糸くずポケットをセットする
糸くずポケットの中央部をドラム中央部の樹脂ナット部に合わせ、確実に押し込みます。
糸くずポケット・紙フィルター・内フィルター
糸くずフィルターが、糸くずポケット、紙フィルター、内フィルターの3つの部品からできている場合の交換方法。
分解図
取外し方法
交換方法手順の中で登場する部品は、下記名称となります。
-
1 糸くずポケットを本体から外す
糸くずポケットの中央にある4つの穴をつまんで、手前に引っ張って外します。
-
2 カバーフィルターを内フィルターから外す
この部分をつまみ若干反らせ気味に外してください。
取付方法
内ぶた取付パッキンを握って細く持ち、内ぶたの裏面から穴に入れながら取付けます。
-

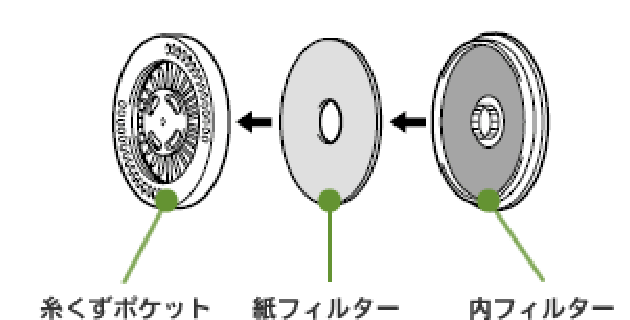

1 糸くずフィルターをセットする
紙フィルター・内フィルターを糸くずポケットにセットします。
-
2 本体に糸くずポケットをセットする
糸くずフィルターを本体ドラム奥の元の位置へ押し込み、確実にセットします。
バックフィルター
取外し方法
化粧ビス2本を手で外します。化粧ビスが固い場合は、プラスドライバーを使用して取り外しましょう。
取付方法
バックフィルターの十字部をドラムの十字部に合わせるようにはめ、化粧ビス2本で取り付けます。
