出湯管の交換方法

動画で確認する場合

※取り替えの際に使用するOリング（大）、Oリング（小）は必ず新品のものを使用してください。

画像で確認する場合

取外し方法

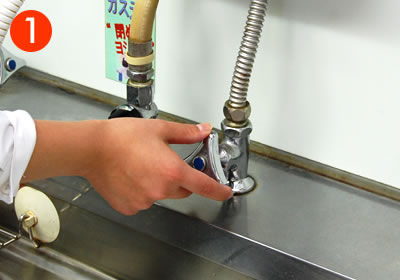

  • 1水を止める

    給水バルブを閉じます。

    ※写真と形状が異なる場合があります。

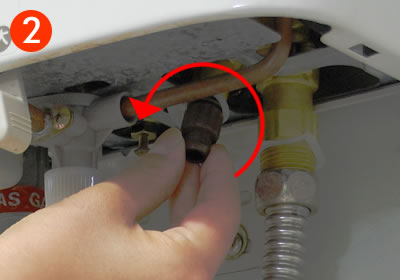

  • 2湯沸器の水抜きを行う

    水抜き栓を反時計回りに外れるまで回します。

    ※水が出てきますので、雑巾などを用意してください。

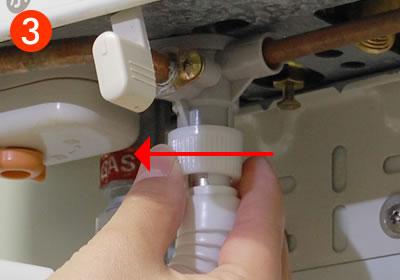

  • 3出湯管を取り外す

    ネジ式になっていますので、矢印の方向に回します。

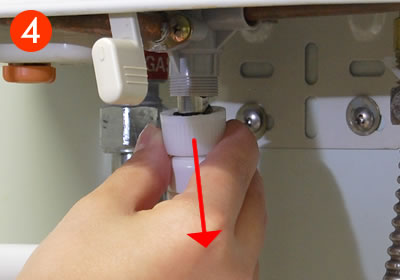

  • 4出湯管を取り外す

    ネジが外れたら(空回り)前後左右に軽く振りながら出湯管を下に引っ張って外します。

    ※外した出湯管にOリングが付いていない場合は、出湯管接続口からOリング（小）を引き出し取り外してください。
    ※水抜きをしても若干水が垂れます。

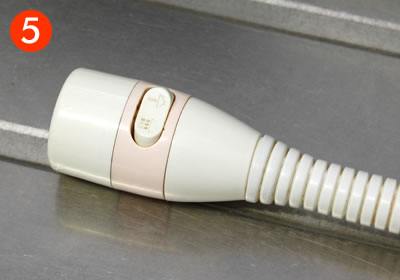

  • 5キッチンシャワーを外す

    キッチンシャワーはネジで出湯管へ結合されています。

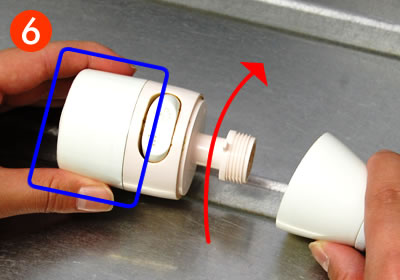

  • 6キッチンシャワーを外す

    ヘッドカバー部分を押さえながら、矢印の方向に回して外します。

    ※写真の青枠のパーツは取り外さないでください。交換の際、この部分を取り外すことはありません。

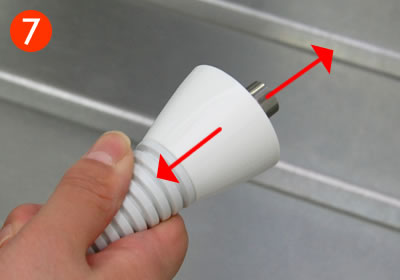

  • 7出湯管の中からステンレス管を引き出す

    ヘッドカバーを取り付けた出湯管の中からステンレス管を引き出します。

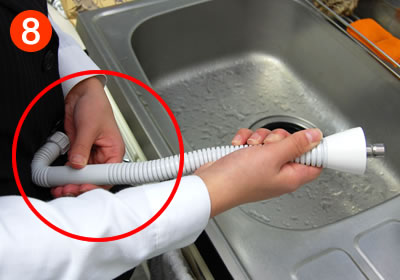

  • 8出湯管の中からステンレス管を引き出す

    1人で作業する場合は、小型湯沸器本体との接続部分側を自分の腹部へ押し当てると、ステンレス管が引き出しやすくなります。

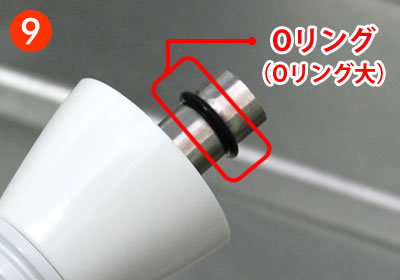

  • 9Oリング（Oリング大）を取り外す

    ステンレス管を引き出した状態でOリング（Oリング大）を取り外します。

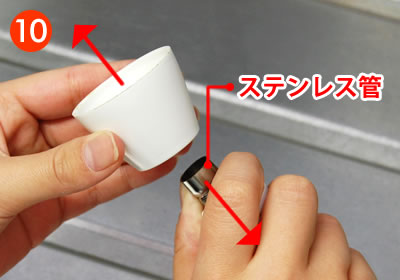

  • 10ヘッドカバーを外す

    ヘッドカバーと出湯管は、はめ込み式となっていますので引っ張って外します。

    ※内側のステンレス管を持ちながらヘッドカバーを外すと取り外しやすくなります。

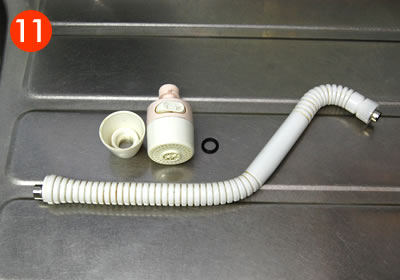

  • 11取り外し完了

    新しい出湯管と同じ状態になります。

取付方法

出湯管は2タイプあります。取付方法が異なりますので、ご確認ください。

CHECK
「出湯管カバーS」が同梱されているかどうか
「出湯管カバーS」が同梱されているかどうか

「出湯管カバーS」が同梱されている

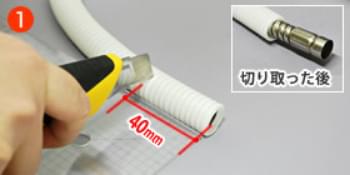

1先端部分のカバーを40mm程度切断する

最初は内側のステンレス管がカバーに隠れて見えていない状態となっています。外側のカバー部分のみを先端から40mm程度カッターナイフ等で切断すると、内側のステンレス管が現れます。

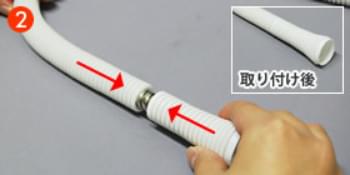

2出湯管に「出湯管カバーS」を取り付ける

「出湯管カバーS」を切断した先端へ取り付けます。

「出湯管カバーS」が同梱されていない

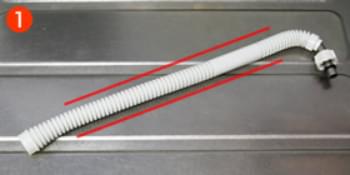

1新しい出湯管を用意する

新しい出湯管をできるだけまっすぐにして下さい。

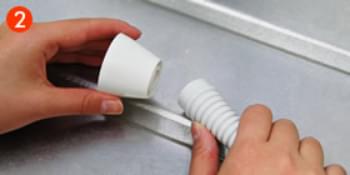

2出湯管にヘッドカバーを取り付ける

ヘッドカバーを出湯管に取り付けます。

先にOリング（Oリング大）を取り付けないで下さい。必ずヘッドカバーを先に取り付けてから、Oリング（Oリング大）を取り付けてください。逆の手順で取り付けると、Oリング（Oリング大）が奥へ入ってしまう場合があります。

これ以降は同じ手順となります

  • 3出湯管の中からステンレス管を引き出す

    ヘッドカバーを取り付けた出湯管の中からステンレス管を引き出します。

    ※少し力が要りますので、出来ない時は2人で作業してください。

  • 4出湯管の中からステンレス管を引き出す

    1人で作業する場合は、小型湯沸器本体との接続部分側を自分の腹部へ押し当てると、ステンレス管が引き出しやすくなります。

  • 5Oリング（Oリング大）を取り付ける

    ステンレス管を引き出した状態で、新品のOリング（Oリング大）を取り付けます。

    ※Oリング（小）との混同に注意します。

  • 6Oリング（Oリング大）を取り付ける

    ステンレス管先端部分に溝があるので、その溝へはまるように取り付けます。上記写真のようになればO.Kです。

  • 7キッチンシャワーを取り付る

    矢印の方向に回して取り付けます。

    ※しめ過ぎに注意してください。

  • 8出湯管リング（Oリング小）を取り付ける

    キッチンシャワーを取り付けた側と逆側の先端部分（小型湯沸器本体との接続部分）に新品の出湯管リング（Oリング小）を取り付けます。

小さい紙が同梱されている方はこちらをご確認ください

出湯管取付金具の色（材質）により、
出湯管にはめる出湯管リング（Oリング小）が異なります。

出湯管取付金具 出湯管リング（Oリング小）
白色（樹脂）
出湯管と同色
Dリングタイプ
（丸タイプ）
灰色（樹脂）
黒色（樹脂）
黄銅色（金属）
バッキンタイプ
（四角いタイプ）

  • 9出湯管を本体へ取り付ける

    小型湯沸器の出湯管取り付け口に出湯管リング（Oリング小）が当たるまでステンレス管を差し込みます。

  • 10出湯管を本体へ取り付ける

    矢印の方向にネジが止まるまで回します。

  • ネジを締める際のポイント

    ネジを「コツコツ」と手ごたえがあるまで締め込んでください。

    ※ ネジを締め付ける前に、Oリング（小）が出湯管接続口からはみ出ていないことを確認してください。

    ※ネジを締め付けた後、ネジをゆるむ方向へ軽く回して、ゆるまないことを確認してください。

  • 11取り替え完了

    出湯管を上記写真のように斜めに取り付けます。

    ※お湯を止めた際の後垂れを低減します。

  • 12水抜栓を閉める

    水抜栓を時計回りに閉めます。

  • 13水を出して、正常に動くことを確認して完了

    給水バルブを開きます。

    ※変換後、初めてお湯を使用する際は、空気が中に入っている為、湯の出が遅くなりますが、じばらく出し続けると直ります。
